阀门定位器的作用及应用场景
阀门定位器作为工业自动化控制系统的核心枢纽，在连接控制器与执行机构的过程中，发挥着无可替代的作用。
它不仅能够保障阀门**动作，还能提升系统整体性能，适应各类复杂工况，在众多行业中均有着关键应用。
一、阀门定位器的核心作用
（一）**定位阀门开度
阀门定位器可将控制器输出的标准电信号，如 4 - 20mA 电流信号或 0 - 10V 电压信号，转换为适配执行机构的动力信号。
以气动执行机构为例，定位器会将电信号转换为 0.02 - 0.1MPa 的气压信号，并进行功率放大。在火力发电厂的蒸汽管道控制系统中，控制器根据蒸汽压力需求输出 4 - 20mA 信号，阀门定位器接收后将其转换为对应气压，驱动气动调节阀动作，实现蒸汽流量**调节 。

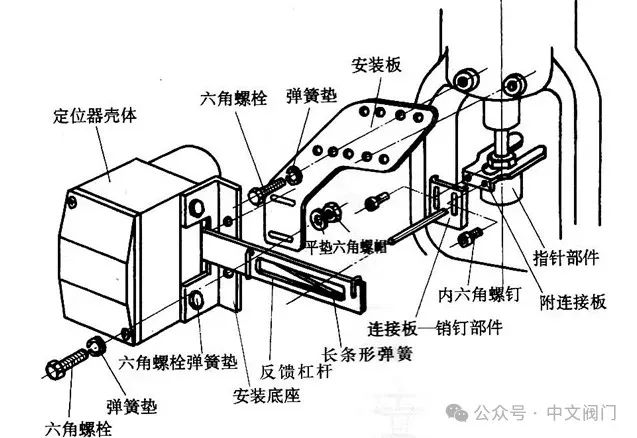

阀门运行过程中，阀杆与填料间的摩擦力、介质对阀芯的不平衡力等，都会影响阀门开度准确性。阀门定位器内置反馈机构，通过凸轮、电位器或位移传感器实时监测阀门实际位置。
当实际位置与控制信号要求存在偏差时，定位器自动调整输出信号，形成闭环控制。如在石油化工的精馏塔中，因塔内压力波动导致阀门受力变化，定位器能快速响应并修正偏差，确保阀门开度与控制指令一致。
（二）改善控制系统动态性能
- 动态响应优化
传统阀门执行机构存在机械惯性和信号传输滞后问题，阀门定位器通过优化控制算法和信号处理速度，显著提升系统响应速度。
例如在冶金行业的高炉鼓风系统中，当炉内压力突变时，智能阀门定位器能在数百毫秒内完成信号处理与阀门动作调整，相比无定位器系统响应速度提升 3 - 5 倍 。
- 分程控制实现
在复杂工业流程中，一台控制器需控制多个阀门协同工作。阀门定位器可设置不同信号区间实现分程控制，如将两个气动阀门的定位器分别设置为接收 0.02 - 0.06MPa 和 0.06 - 0.1MPa 的气压信号，使控制器在不同信号段驱动不同阀门动作。
在大型化工装置的进料系统中，通过分程控制可实现粗调和精调阀门的有序配合，满足不同生产阶段的流量需求。
（三）提供故障诊断与安全功能
- 智能诊断与状态监测
智能型阀门定位器集成微处理器和传感器，具备强大的自诊断能力。它可实时监测阀门运行状态，包括行程偏差、泄漏量、填料磨损程度、气源压力波动等参数。
一旦检测到异常，定位器通过 HART、PROFIBUS 等通信协议向控制系统发送报警信息，并记录故障数据。在天然气输送管道中，智能定位器可提前发现阀门密封件老化导致的微小泄漏，避免重大安全事故。
- 故障安全保护机制
根据生产工艺安全需求，阀门定位器可设置气开式（故障时阀门关闭）、气关式（故障时阀门打开）或保持原位模式。
在制药行业的无菌生产车间，用于输送有毒原料的阀门通常设置为气开式，当气源中断或定位器故障时，阀门自动关闭，防止原料泄漏污染环境；而用于紧急排放的阀门则采用气关式，确保故障时系统能迅速泄压。
（四）适配特殊工况需求
- 非线性特性修正
不同介质和工况下，阀门实际流量特性与理想特性存在偏差。阀门定位器可通过设置非线性修正曲线，补偿这种偏差。例如在高压差的天然气输送管道中，通过将线性阀门的流量特性修正为等百分比特性，使阀门在小开度时流量变化平缓，避免因流量突变引发管道振动和压力波动。
- 多信号与协议兼容
现代阀门定位器支持模拟量、数字量多种输入信号，并兼容 HART、PROFIBUS、FF（基金会现场总线）等通信协议，便于集成到不同品牌的自动化系统中。
在智能工厂建设中，不同厂商的设备可通过定位器实现无缝对接，实现数据共享与协同控制。
二、阀门定位器的应用场景
（一）石油化工行业
- 核心工艺控制
在石油炼制的常减压蒸馏装置中，阀门定位器用于控制塔内温度、压力和流量。如常压塔顶部的回流控制阀，通过定位器精确调节回流量，维持塔顶温度稳定，确保汽油、煤油等产品的馏分精度。
在乙烯裂解装置中，定位器控制急冷油和稀释蒸汽的流量，防止裂解炉管结焦，保障装置长周期运行。
- 安全与环保需求
石化行业处理的介质多为易燃易爆、有毒有害化学品，阀门定位器需具备防爆性能（如隔爆型 Ex d、本安型 Ex ia）和防腐能力。
在液化石油气（LPG）储存罐区，定位器控制紧急切断阀的动作，当检测到泄漏或火灾时，阀门迅速关闭，切断气源；同时，定位器用于废气处理系统的阀门控制，确保有害气体达标排放。
（二）电力行业
- 火电领域
在燃煤火电机组中，阀门定位器广泛应用于锅炉汽水系统、燃烧系统和汽轮机系统。例如，锅炉过热器的减温水调节阀通过定位器精确调节喷水量，控制蒸汽温度在 540±5℃的范围内。
汽轮机的高压调节阀则根据电网负荷变化，在定位器作用下快速调整进汽量，保证机组发电效率和稳定性。
- 核电领域
核电站对安全性要求极高，阀门定位器需满足抗震（如 IEEE 344 标准）、防辐射、耐高温高压等特殊要求。
在压水堆核电站的一回路系统中，主冷却剂泵的旁路调节阀配备冗余配置的智能定位器，实时监测阀门状态并执行控制指令，保障反应堆冷却系统的安全可靠运行；在安全壳隔离系统中，定位器控制隔离阀在事故状态下快速关闭，防止放射性物质泄漏。
（三）冶金行业
- 钢铁生产流程
在炼铁高炉的布料系统中，阀门定位器控制料流调节阀的开度，精确调节焦炭、矿石等原料的下料速度，保证高炉内炉料分布均匀；在炼钢转炉的氧枪升降系统中，定位器控制气动阀门调节氧气流量，确保吹炼过程中氧气与铁水充分反应，提高钢水质量。
此外，在连铸机的结晶器冷却水系统中，定位器根据铸坯温度实时调整冷却水量，防止铸坯表面裂纹。
- 恶劣环境适应性
冶金车间存在高温辐射、粉尘、振动等恶劣条件，阀门定位器需具备防尘（IP65 及以上防护等级）、防振设计，并能耐受 150℃以上的环境温度。
如在轧钢加热炉的煤气管道系统中，耐高温型定位器可在高温环境下稳定控制煤气调节阀开度，保障加热炉燃烧效率。
（四）制药与食品行业
- 无菌生产要求
在制药行业的注射剂生产车间，用于输送无菌药液的阀门定位器需符合 FDA cGMP（药品生产质量管理规范）和欧盟 GMP 标准，采用卫生级不锈钢材质（如 316L），表面抛光处理（粗糙度 Ra≤0.8μm），防止介质残留和微生物滋生。
定位器还需支持就地清洗（CIP）和在线灭菌（SIP）功能，确保生产过程无菌。在冻干机的真空系统中，定位器控制真空阀门精确调节冻干过程的压力和温度，保证药品品质。
- 食品加工应用
食品行业的阀门定位器需满足食品接触材料安全标准（如美国 FDA 21 CFR 177、中国 GB 4806.9），采用无毒无害的密封材料。
在乳制品生产中，定位器用于控制牛奶杀菌设备的蒸汽阀门和物料阀门，确保杀菌温度和时间**控制；在饮料灌装生产线，定位器调节糖浆和水的混合比例阀门，保证产品口味一致性。
（五）污水处理与环保行业
- 污水处理工艺
在城市污水处理厂的生物处理段，阀门定位器控制曝气池的空气调节阀开度，根据微生物需氧量实时调节曝气量，提高污水处理效率；在污泥脱水系统中，定位器控制污泥进料泵的回流阀，调节污泥流量和压力，确保污泥脱水效果。
此外，在工业废水处理的化学沉淀池中，定位器根据 pH 传感器信号调节酸碱中和剂的投加量，使废水 pH 值稳定在 6 - 9 的达标范围内。
- 耐腐蚀与长寿命设计
污水处理环境中含有大量酸碱、硫化氢等腐蚀性物质，阀门定位器需采用耐腐蚀材料（如氟塑料、钛合金）和防腐涂层处理。
如在垃圾渗滤液处理厂，定位器控制调节池的提升泵出口阀门，耐酸碱型定位器可在高浓度腐蚀性介质环境下连续运行 3 - 5 年无需更换。
（六）其他行业
- 造纸行业
在造纸生产线的打浆工序中，阀门定位器控制磨浆机的进浆量和进水量，调节浆料浓度；在纸张干燥过程中，定位器精确控制蒸汽阀门开度，调节烘缸温度，确保纸张干燥均匀，避免出现褶皱或脆裂现象。
- 航空航天
在航空发动机地面测试台架中，阀门定位器用于控制燃料和氧化剂的流量调节阀，模拟高空飞行的不同工况，测试发动机性能；在航天器的姿态控制系统中，微型阀门定位器控制推进剂阀门的开关和流量，实现航天器的精确姿态调整。
- 城市供热
智能阀门定位器应用于集中供热管网的热力站，根据室外温度、用户热负荷需求，自动调节一次网和二次网的流量阀门开度，实现供热系统的节能优化运行，降低能源消耗。
三、阀门定位器的技术参数与选型要点
（一）关键技术参数
- 输入信号类型：支持 4 - 20mA、0 - 10V、数字信号（如 Modbus RTU）等。
- 输出信号类型：气动输出（0.02 - 0.1MPa 等）、电动输出（电机驱动信号）。
- 控制精度：一般可达 ±0.5% - ±1% 行程误差。
- 响应时间：智能型定位器响应时间通常小于 1 秒。
- 工作温度范围：普通型 - 20℃ - 80℃，特殊型可达 - 40℃ - 150℃。
- 防护等级：常见 IP65、IP67，满足不同环境防尘防水需求。
-
-
（二）选型要点
- 工况条件：根据介质特性（温度、压力、腐蚀性）、环境条件（防爆、防尘、防振）选择合适的材质和防护等级。
- 执行机构类型：匹配气动、电动或液动执行机构，确保信号输出与执行机构兼容。
- 控制要求：对于高精度控制场景，选择控制精度高、响应速度快的智能定位器；对于简单开关控制，可选用经济型定位器。
- 通信协议：根据自动化系统要求，选择支持 HART、PROFIBUS 等通信协议的定位器，便于数据采集和远程监控。
-
-
-
随着工业 4.0 和智能制造的推进，阀门定位器正朝着智能化、数字化、网络化方向发展。未来，具备人工智能诊断、无线通信、自适应控制等功能的新型定位器将进一步提升工业自动化水平，为各行业的高效、安全、绿色生产提供更强有力的技术支持。
