管道图中常见标准与代号

发布时间：2025-09-21

在工业管道工程（如石油、化工、电力、市政等领域）中，管道图是传递设计意图、指导施工与运维的核心技术文件。其包含的标准与代号需遵循行业统一规范，以确保信息准确传递、工程安全合规。

我们从基础设计标准体系、管道核心代号（材质、规格、等级）、管件与阀门代号、管道防腐与绝热代号、压力与温度代号、流向与标识代号六大维度，系统解析常见标准与代号的含义。

一、管道图基础设计标准体系

管道图的绘制、代号定义需依据国家或国际通用标准，不同国家/行业的标准体系略有差异，核心标准如下：

1. 国际标准（ISO体系）

- ISO 10628：《Process engineering flow diagrams for the process industries》（过程工业用工艺流程图），规定了工艺管道及仪表流程图（P&ID）的绘制规则、符号与代号基础框架，是全球过程工业的通用参考标准。

- ISO 6412-1:2017：规定了各类材质管道系统的简化表示规则，包括吊架与支撑采用统一符号体系，可通过字母数字代码补充说明类型编号等。

- ISO 1219：关于流体动力系统和部件的图形符号和回路图的国际标准，分为两个部分。

目前**版本为 ISO1219-1:2012《流体动力系统和部件图形符号和回路图第1部分：常规使用和数据处理应用的图形符号》。

该标准还有另一个核心部分——ISO 1219-2《流体动力系统和部件图形符号和回路图第2部分：回路图的绘制》。

2. 中国国家标准（GB体系）

- GB/T 2624.1-2006：《用安装在圆形截面管道中的差压装置测量满管流体流量第1部分：一般原理与要求》，虽聚焦流量测量，但明确了管道规格、压力等级与测量装置的匹配代号规则。

- GB 50160-2008（2018年版）：《石油化工企业设计防火标准》，核心规定了石油化工管道的材质选型、压力等级、布置间距的代号对应的安全要求（如“PG”类管道的防火等级代号）。

- GB 50235-2010：《工业金属管道工程施工规范》，明确了管道施工中材质代号（如“20#”“304”）、焊接代号（如“SMAW”“GTAW”）的现场标识要求。

3. 行业专用标准

- HG/T 20519-2014：《化工工艺设计施工图内容和深度统一规定》（化工行业核心标准），详细规定了化工管道图中“管道号”“阀门代号”“仪表代号”的编制规则（如“P101-100-B81-20”的管道号结构），是国内化工项目图纸的强制遵循标准。

- DL/T 5054-2010：《电力建设施工质量验收规程第5部分：管道工程》（电力行业），针对电站锅炉、蒸汽管道的高温高压特性，定义了耐热钢材质代号（如“12Cr1MoVG”）、压力等级代号（如“Class 900”）的特殊标识。

二、管道核心代号：材质、规格与等级

管道的“材质-规格-等级”是管道图中最基础的代号组合，直接决定管道的承载能力、适用介质与安全性能，通常以“管道号”的形式集中体现（如“P102-150-C82-16”）。

1. 管道材质代号

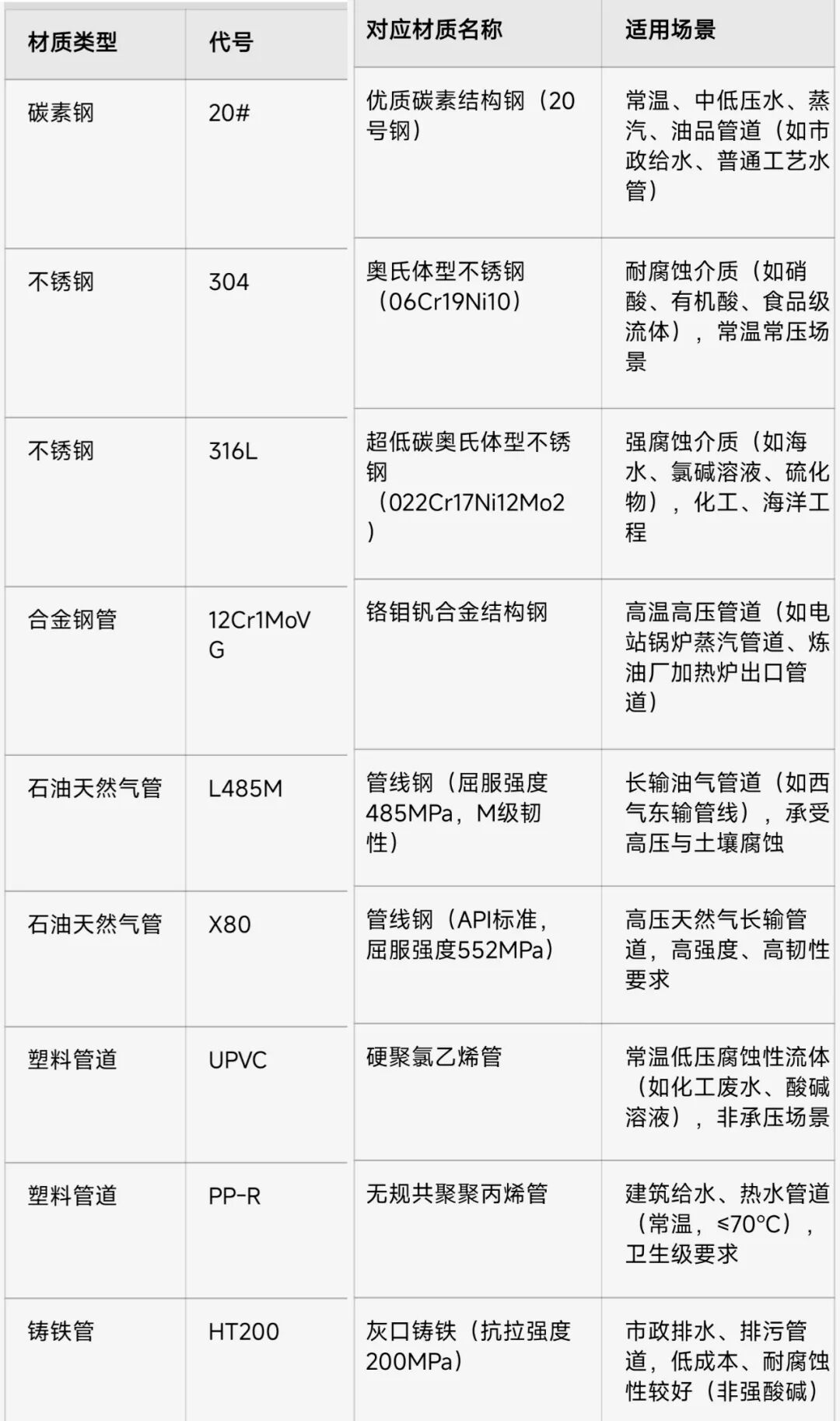

材质代号需反映管道的基材类型（金属、非金属）、化学成分或性能等级，常见代号及含义如下：

2. 管道规格代号

规格代号由“公称直径（DN）”或“外径×壁厚（Φ×δ）”表示，反映管道的流通能力与结构强度，两者的对应关系需遵循GB/T 1047-2019《管道元件公称尺寸的定义和选用》。

（1）公称直径（DN）

- 定义：非精确的管道内径/外径参考值，是管道规格的“名义尺寸”，用于统一管件（如阀门、法兰）的连接尺寸。

- 常见代号示例：

- DN15：公称直径15mm（俗称“4分管”），多用于家用给水支管；

- DN50：公称直径50mm（俗称“2寸管”），多用于工业工艺支管、建筑给水主管；

- DN200：公称直径200mm，多用于市政给水干管、化工装置主管；

- DN1000：公称直径1000mm，多用于大型储罐进料管、城市污水干管。

（2）外径×壁厚（Φ×δ）

- 定义：精确表示管道的外径（Φ，mm）与壁厚（δ，mm），多用于高压管道、不锈钢管道或非标准规格管道，壁厚直接决定管道的耐压能力。

- 常见代号示例：

- Φ25×3：外径25mm，壁厚3mm（对应DN20），常用于不锈钢仪表管；

- Φ168×8：外径168mm，壁厚8mm（对应DN150），常用于高压蒸汽管道（如Class 300等级）；

- Φ630×12：外径630mm，壁厚12mm（对应DN600），常用于长输油气管道（如X80钢级）。

3. 管道压力等级代号

压力等级代号反映管道及管件能承受的**压力（温度影响需额外考虑），主要有“公称压力（PN）”和“压力等级（Class）”两种体系，需注意两者不能直接等同（需结合温度修正）。

（1）公称压力（PN，GB/ISO体系）

- 定义：在基准温度（碳钢20℃、不锈钢100℃）下，管道能承受的**工作压力，单位为MPa（或bar，1MPa=10bar）。

- 常见代号及含义：

- PN1.0（PN10）：基准温度下耐压1.0MPa，多用于常温低压管道（如市政给水、排水）；

- PN1.6（PN16）：耐压1.6MPa，多用于工业工艺管道（如普通油品、压缩空气）；

- PN4.0（PN40）：耐压4.0MPa，多用于中压管道（如锅炉给水、高压气体）；

- PN10.0（PN100）：耐压10.0MPa，多用于高压管道（如加氢装置、高压蒸汽）。

（2）压力等级（Class，美标体系，ANSI/ASME)

- 定义：美标管道的压力等级代号，单位为“磅级（lb）”，基准温度为100℉（37.8℃），需通过温度-压力额定值表（TPR表）修正实际工作压力。

- 常见代号及含义：

（仅供参考）

- Class 150：基准温度下耐压2.0MPa（约300psi），对应PN16，多用于普通工艺管道；

- Class 300：基准温度下耐压5.1MPa（约750psi），对应PN40，多用于中高压管道；

- Class 600：基准温度下耐压10.3MPa（约1500psi），对应PN100，多用于高压反应釜进料管；

- Class 900：基准温度下耐压15.5MPa （15Mpa)（约2250psi），对应PN160（PN150)，多用于超高压管道（如高压加氢管道）。

Class是美标ANSI中的公称压力等级，PN是欧洲体系的公称压力代号，由于两者的温度基准不同，没有严格的对应关系，但在工程中通常按经验值进行换算。

（3）管道号的完整结构（以HG/T 20519为例）

管道号是材质、规格、等级的“集合代号”，典型结构为：介质代号-工序号-规格-材质等级-压力等级，示例解析如下：

- 代号：P102-150-C82-16

- P：介质代号（P=工艺液体，如油品、溶剂）；

- 102：工序号（第102单元的管道）；

- 150：规格（DN150，或Φ168×8）；

- C82：材质等级（C=碳钢，82=企业内部材质编号，对应20#钢）；

- 16：压力等级（PN16，或Class 150）。

三、管件与阀门代号

管件（连接、转向、变径部件）与阀门（控制流体通断/调节）是管道系统的核心组成，其代号需明确类型、规格与功能，图形符号遵循GB/T 2624.4-2006《用安装在圆形截面管道中的差压装置测量满管流体流量第4部分：技术要求和安装要求》及HG/T 20519。

1. 管件代号

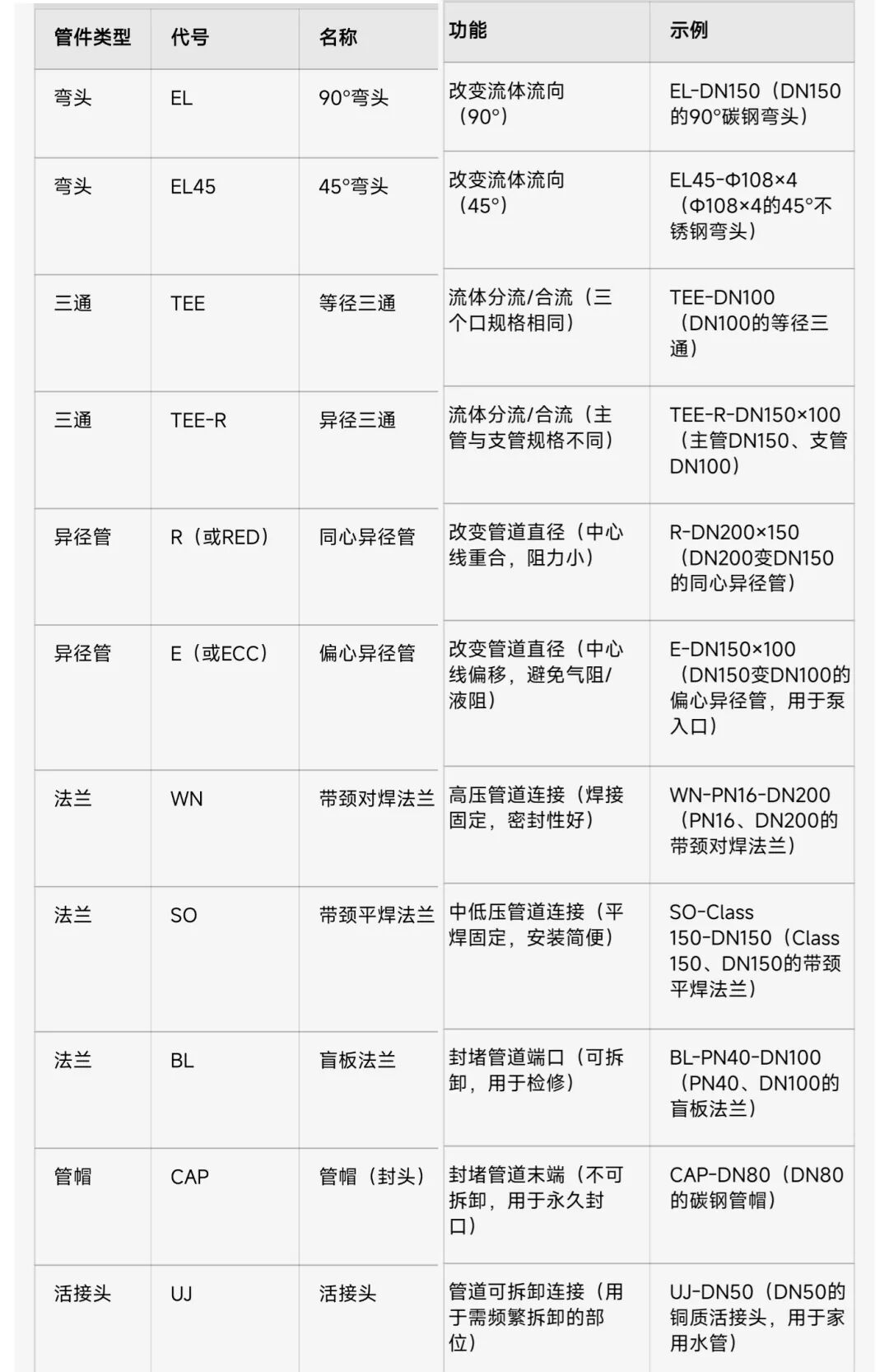

管件代号由“类型代号+规格”组成，常见类型及含义如下：

2. 阀门代号

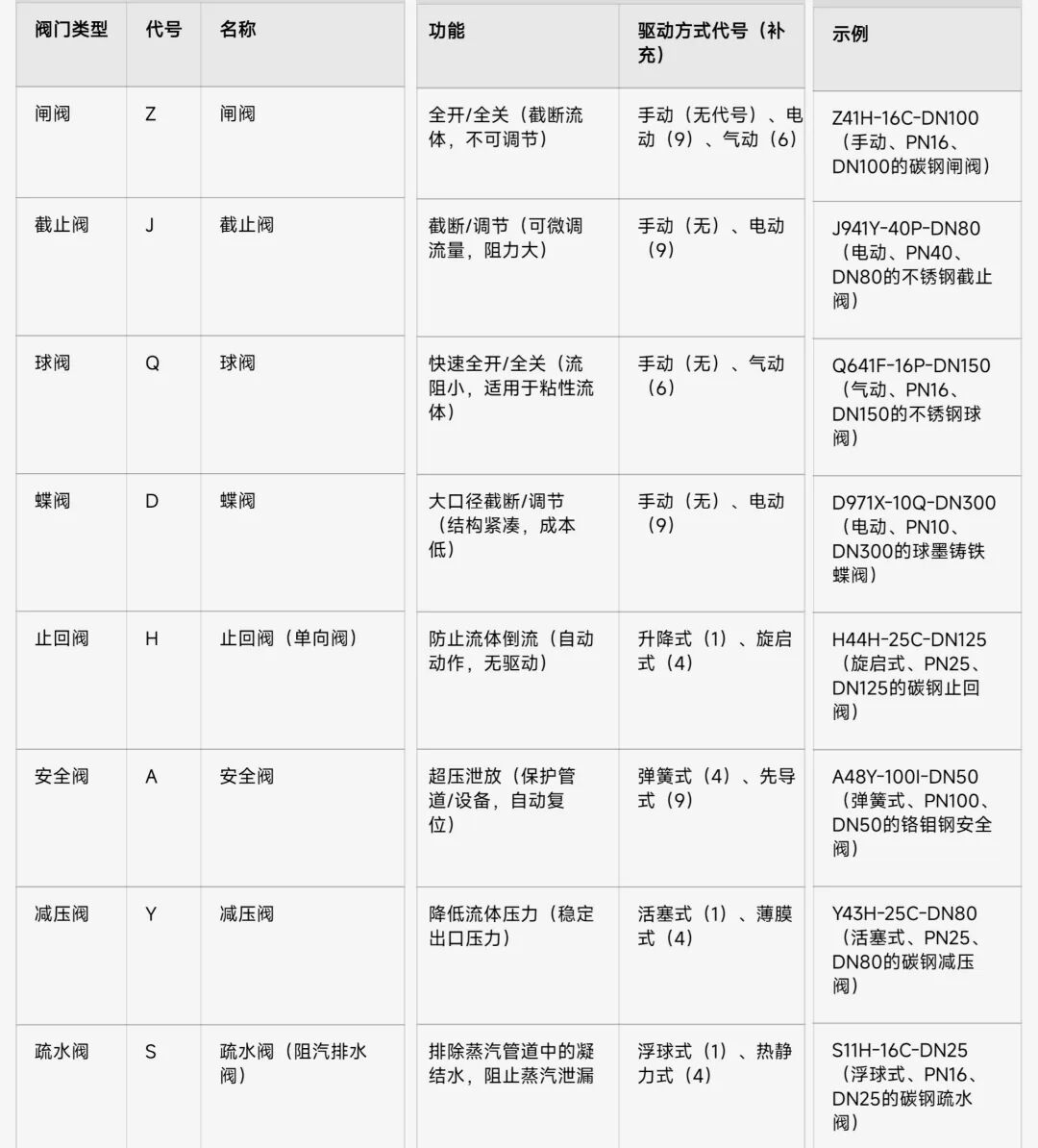

阀门代号由“类型代号+驱动方式+规格+压力等级”组成，类型代号是核心，需结合图形符号在管道图中标识，常见类型及含义如下：

注：阀门代号中“材质后缀”含义：C=碳钢、P=不锈钢（304）、R=不锈钢（316）、Q=球墨铸铁。

四、管道防腐与绝热代号

管道防腐（防止腐蚀）与绝热（保温/保冷）是延长管道寿命、保证介质温度的关键措施，代号需明确处理方式、材料类型与厚度，遵循GB 50264-2013《工业设备及管道绝热工程设计规范》。

1. 防腐代号

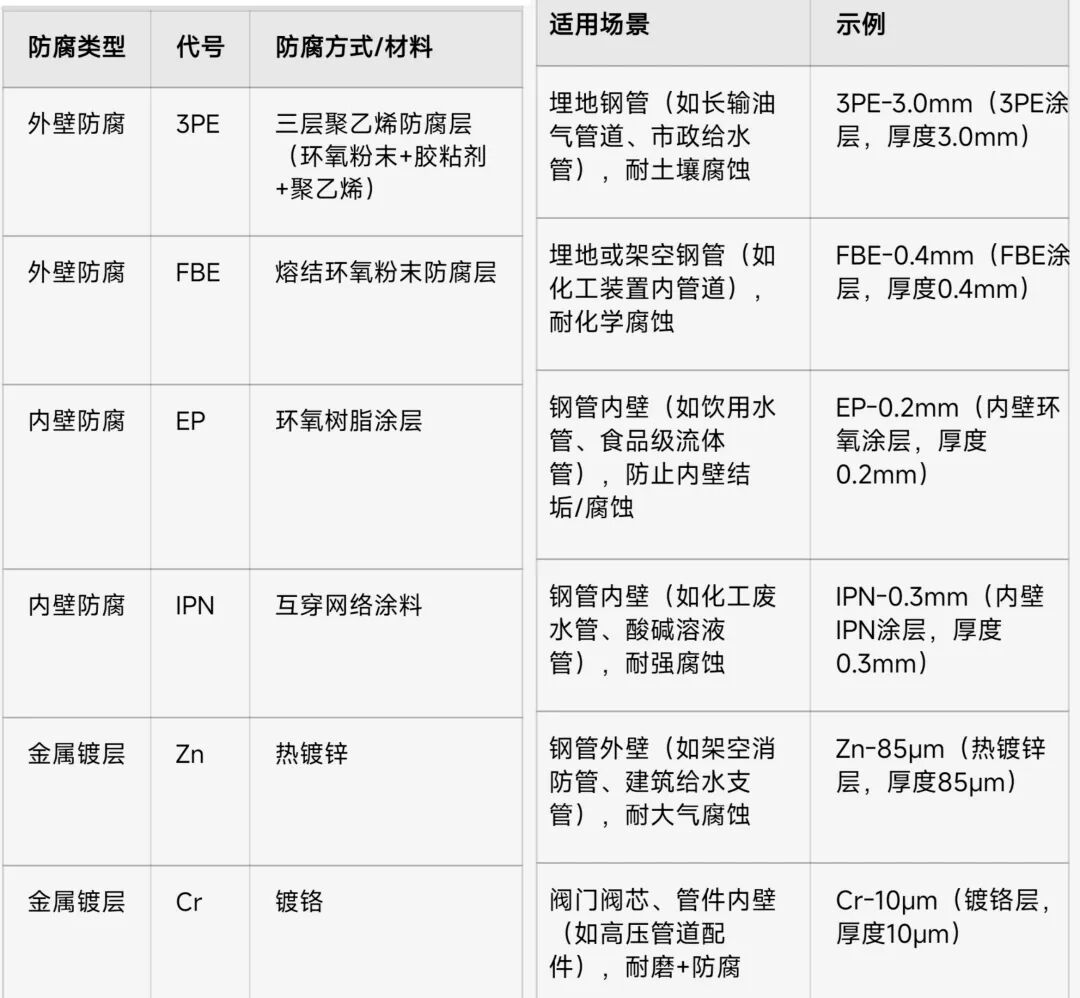

防腐代号由“防腐类型+涂层材料+厚度”组成，常见类型及含义如下：

2. 绝热代号

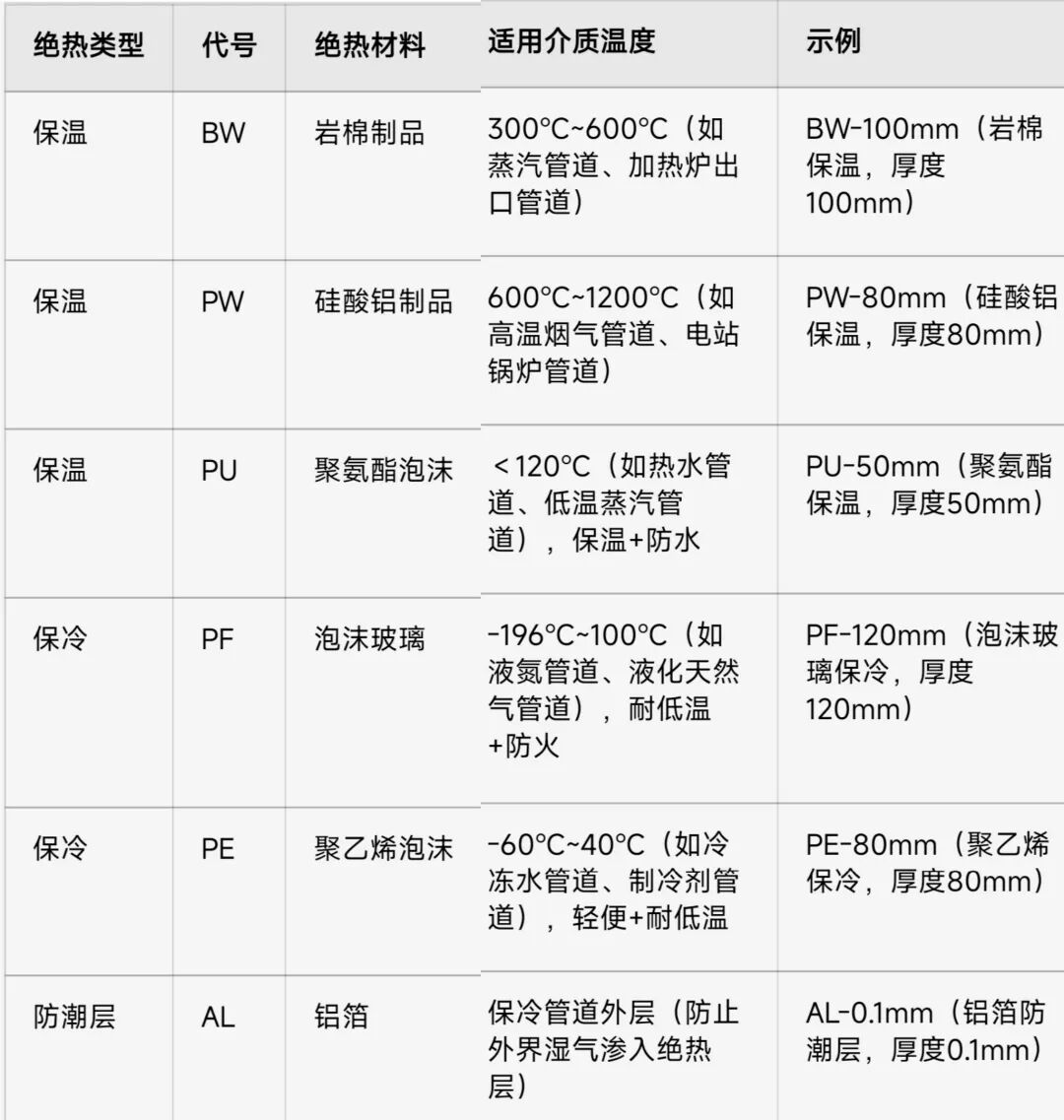

绝热分为“保温（保热，介质温度＞环境温度）”和“保冷（介质温度＜环境温度）”，代号由“绝热类型+材料+厚度”组成，常见类型及含义如下：

五、压力与温度代号

管道图中需标注介质的“设计压力（P）”与“设计温度（T）”，作为管道选型、强度计算的依据，代号需明确单位，遵循GB 50316-2000（2022年版）《工业金属管道设计规范》。

1. 压力代号

压力代号以“P+数值+单位”表示，常见单位为“MPa”（兆帕）或“kPa”（千帕），需区分“设计压力（P）”“工作压力（Pw）”“试验压力（Pt）”：

- 设计压力（P）：管道系统设计时设定的**压力（包含安全系数），是材质、壁厚选型的依据，代号示例：P=2.5MPa；

- 工作压力（Pw）：管道正常运行时的实际压力（≤设计压力），代号示例：Pw=1.6MPa；

- 试验压力（Pt）：管道安装后水压/气压试验的压力（通常为设计压力的1.25~1.5倍），代号示例：Pt=3.1MPa（水试）、Pt=2.8MPa（气试）。

2. 温度代号

温度代号以“T+数值+单位”表示，单位为“℃”（摄氏度）或“℉”（华氏度，美标常用），需区分“设计温度（T）”“工作温度（Tw）”：

- 设计温度（T）：管道系统设计时设定的**/**温度（包含安全系数），影响材质的高温强度/低温韧性，代号示例：T=350℃（高温蒸汽管道）、T=-40℃（冷冻盐水管道）；

- 工作温度（Tw）：管道正常运行时介质的实际温度（≤设计温度上限，≥设计温度下限），代号示例：Tw=280℃（蒸汽管道工作温度）、Tw=-30℃（冷冻盐水工作温度）。

六、流向与标识代号

管道图中需明确流体流向、介质类型及安全警示，代号以“箭头+文字/符号”结合的形式呈现，遵循GB 7231-2003《工业管道的基本识别色、识别符号和安全标识》。

1. 流向代号

- 图形符号：实心箭头（→），箭头方向与流体实际流向一致；

- 标注位置：管道转弯处、阀门前后、长直管道每隔30~50m处；

- 特殊情况：双向流动管道标注双向箭头（↔），如循环水管；脉动流体管道标注脉动箭头（→→→），如往复泵出口管道。

2. 介质类型标识代号

介质类型通过“颜色+文字/代号”标识，颜色为管道外壁涂色，文字/代号标注在箭头附近或管道上方：

3. 安全警示代号

针对易燃易爆、有毒、高压等危险管道，需额外标注安全警示符号，常见符号及含义：

- ⚠️（警告标志）：标注在高压管道（P≥10MPa）、高温管道（T≥400℃）旁，提示“注意高压/高温”；

- ☠️（剧毒标志）：标注在剧毒介质管道（如氰化物溶液、氯气管道）旁，提示“剧毒，禁止触碰”；

- 🔥（防火标志）：标注在易燃易爆介质管道（如汽油、天然气管道）旁，提示“严禁明火”。

总结

管道图中的标准与代号是工业工程的“技术语言”，其规范性直接决定工程质量与安全。核心需掌握三大逻辑：标准体系是基础（如GB、HG、ISO体系的适用场景）、核心代号是关键（材质-规格-等级的组合解读）、功能代号是补充（管件、阀门、防腐绝热的标识）。

实际应用中，需结合具体行业标准（如化工用HG/T 20519、石油用SY/T 0599），确保代号的一致性与准确性，避免因解读偏差导致工程事故。
