船用阀门的工作原理及材料选择汇总

发布时间：2025-03-22

船用阀门的发展概况

自新中国诞生以来，我国的船用阀门技术得到了迅速的发展，经早期的苏联产品转让制造、大配套补缺、系列化标准化、自行研究设计等工作，已基本上满足了我国造船工业的需要，设计了通用阀门共12大类，1400个规格。阀门的最高压力为25MPa，最大口径为900mm。阀门材料有铸铁，碳素钢，合金钢，铜合金，铝合金，钛合金，不锈钢，以及非金属等。适用介质主要为淡水，海水，空气，蒸汽，燃油，滑油等。

自七十年代以来，具有重量轻、尺寸小、密封性能好、启闭迅速方便等优点的球阀和蝶阀，已逐渐在舰船上得到应用，并将越来越多地取代截止阀和闸阀，使舰船的性能得到改善。电动闸阀、电动截止阀、电动通海阀、电液球阀、电液蝶阀、气动蝶阀等遥控阀门也逐步被部分舰船系统所采用，并开始应用液动阀门遥控系统，提高了舰船的现代化水平。船舰各系统所需的性能要求特殊的专用阀门，如高压蝶阀、先导型全启式安全阀、海水电磁阀、高压电液球阀、旋转式液动闸阀、专用减压阀、温度调节阀、高压空气电磁阀、大排量疏水阀、通凤蝶阀等，也能自行研制，提供舰船使用。

船用阀门分类及工作原理

截止阀

原理：通过阀杆驱动阀瓣沿流体中心线直线运动，依靠阀瓣与阀座的紧密贴合实现密封。介质流向通常为 “低进高出”，开启高度为公称直径的 25%-30%。

特点：结构简单、密封性好，但流体阻力较大，适用于中小口径管道的启闭与节流控制。

分类：按通道方向分为直通式、直流式（Y 型）、角式；按阀杆螺纹位置分为上螺纹（外螺纹）和下螺纹（内螺纹）。

应用：船舶燃油、冷却水系统，需频繁启闭或调节流量的管路。

闸阀

原理：闸板垂直于流体方向移动，通过闸板与阀座的平面贴合截断介质。全开时流道通畅，压力损失小。

特点：启闭省力、双向流通，但结构尺寸较大，不适用于节流。

分类：明杆式（阀杆随闸板升降）与暗杆式（阀杆旋转带动闸板）。

应用：船舶主管道、压载水系统等需全通径流量的场景。

蝶阀

原理：圆盘形阀瓣绕中心轴旋转（0°-90°），通过阀瓣与管道的平行或垂直状态控制开闭。

特点：体积小、重量轻、启闭迅速，适合大口径管道，但密封性能受压力影响较大。

分类：中心型、偏心型；驱动方式包括手动、液动、气动。

应用：船舶通风、海水冷却系统，含颗粒介质的管路。

球阀

原理：球体绕轴线旋转 90°，通过球心通孔与管道对齐或错位实现通断。

特点：密封可靠、操作轻便，适用于高压、高温介质，但节流性能较差。

分类：浮动球式（小口径）与固定球式（大口径）。

应用：燃油、液化气管道，需快速启闭的紧急切断系统。

止回阀

原理：依靠介质自身流动推动阀瓣开启，反向流动时阀瓣自动关闭，防止逆流。

特点：无需外力驱动，但需注意安装方向。

分类：升降式（阀瓣垂直运动）与旋启式（阀瓣绕销轴旋转）。

应用：水泵出口、锅炉给水管路等防逆流场景。

减压阀

原理：通过弹簧或活塞机构，将阀前高压介质减压至设定值后输出。

特点：自动稳压，背压率可达 80%，需定期维护。

分类：活塞式、弹簧薄膜式。

应用：船舶蒸汽系统、压缩空气管路的压力调节。

疏水阀

原理：利用蒸汽与凝结水的密度差或温度差，自动排出凝结水并阻止蒸汽泄漏。

特点：过冷度小，高效节能，需防堵塞设计。

分类：机械型（浮球式）、热静力型（双金属片）、热动力型。

应用：船舶加热设备、蒸汽管道的疏水回收。

船用阀门的材料选择

材料选择的核心因素

耐腐蚀性：船舶常接触海水、盐雾、燃油等腐蚀介质，优先选择耐Cl⁻腐蚀、耐酸碱的材料。

机械强度：需承受高压、振动及冲击载荷（如船体晃动）。

耐磨性：频繁启闭的阀门需耐磨损（如阀座、阀芯）。

温度适应性：高温蒸汽或低温LNG系统需材料耐温变。

轻量化：船用设备对重量敏感，钛合金或铝合金是优选。

成本与工艺：平衡性能与预算，避免过度设计。

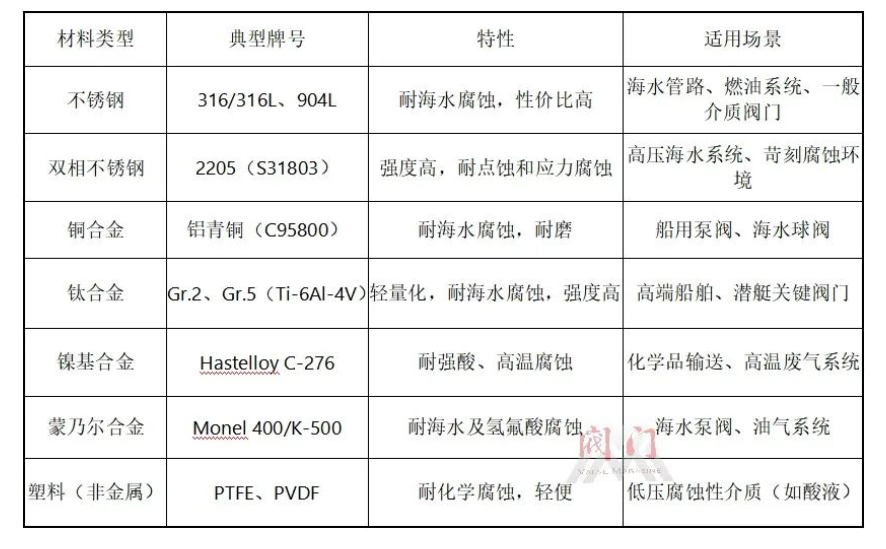

常用材料及适用场景

按阀门类型推荐材料

海水系统阀门（如球阀、蝶阀）：双相不锈钢2205（高耐蚀性）、钛合金（长寿命，轻量化）。替代方案：铝青铜（成本较低，但强度稍弱）。

蒸汽系统阀门（截止阀、安全阀）：316L不锈钢（中低压）、Inconel 625（高温高压蒸汽）。

燃油/润滑油阀门：316不锈钢、蒙乃尔合金（耐硫化物腐蚀）。

低温阀门（LNG系统）：奥氏体不锈钢304/316（耐低温脆化）、铝合金（轻量化）。

消防系统阀门：青铜（低成本）、316不锈钢（高可靠性）。

特殊工况应对方案

极端腐蚀环境（如含H₂S的油气）：选用超级双相钢（2507）或哈氏合金C-276。

高频启闭阀门（如舵机系统）：阀芯/阀座表面硬化处理（如堆焊Stellite 6合金）。

深海高压阀门：钛合金或高强双相钢，结合有限元分析优化结构。
