气动蝶阀的工作原理

气动蝶阀是由一个气动执行机构和蝶阀组合而成的阀门，广泛应用在化工、造纸、煤矿、石油、医疗、水利等行业。气动蝶阀因为在蝶阀上安装了气动执行器，使其能够适应一些高危的工况环境，减小了人力操作可能带来的危险，特别是在低压大中口径管道上，气动蝶阀的使用越来越多，除此之外大口径的气动蝶阀相对于其他阀门也更经济实惠。

气动蝶阀使用范围广泛，是因为其结构简单，更方便检修和维护，并且启闭迅速，不仅可以大大提高工作的效率，还能够减少检修和维护时间，降低人力成本。另外，气动蝶阀可根据顾客的要求，选用不同材质的密封圈和零部件，以适应不同的介质和工况环境，从而使气动蝶阀发挥其使用效果。气动蝶阀的执行器有单作用和双作用形式之分，单作用执行器具有弹簧复位的功能，可以在失去气源时自动关闭或开启，安全系数更高！而双作用气动执行器，在失去气源时，气动执行器失去动力，阀位会保持在失气时所在的位置。

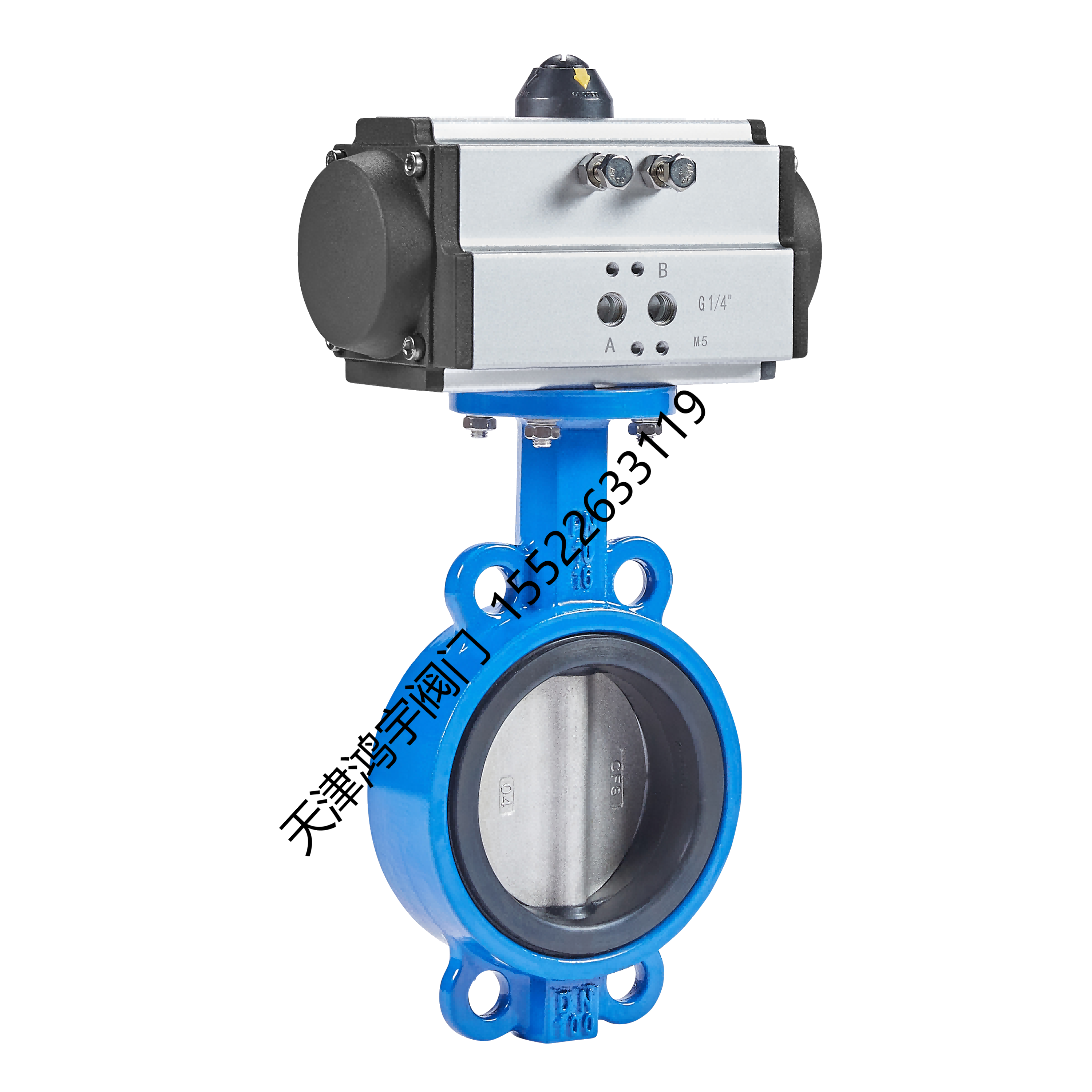

气动蝶阀是给蝶阀安装了气动执行器，来替代人力操作。它的工作原理是以压缩空气为动力源，驱动阀杆转动，阀杆又带动圆盘形蝶板旋转，蝶板的初始位置根据实际需求而定，蝶板从初始位置旋转，当蝶板旋转到与阀体呈90°时，气动蝶阀为全开状态，当蝶阀旋转到与阀体呈0°或180°时，气动蝶阀为关闭状态。

气动蝶阀的气动执行器运行速度比较快，在动作执行过程中也很少会因卡住而损坏。气动蝶阀可做截断阀使用，也可以给其装配阀门定位器，来实现对管道中介质的调节控制。

气动蝶阀是一种常用的控制流体的设备，其工作原理主要基于气动执行机构的作用和蝶板的运动。下面是气动蝶阀的工作原理：

1.气动执行机构：气动蝶阀采用气动执行机构作为驱动力源，将空气压缩成动力，产生推动作用力，使蝶板得以运动。气动执行机构主要由气缸、活塞和阀门组成。

2.蝶板运动：气动蝶阀的蝶板位于管道内部，通过气动执行机构的作用，使蝶板转动，从而改变管道内部的通流截面积和流量。当气缸接收到信号后，会让活塞向外伸出，推动蝶板旋转到所需的位置，从而实现管道内部液体或气体的流量控制。

3.控制系统：气动蝶阀的控制系统通常由气源处理部分和控制部分组成。气源处理部分负责对空气进行过滤、调压、装填和排放，确保气动执行机构的正常运行；控制部分则根据需要发送控制信号，让气动执行机构进行工作。

总之，气动蝶阀的工作原理是通过气动执行机构的动力驱动和蝶板的转动来控制管道内部液体或气体的流量大小。其结构简单、操作方便、控制精度高，被广泛应用于化工、冶金、电力、水处理等行业中。
