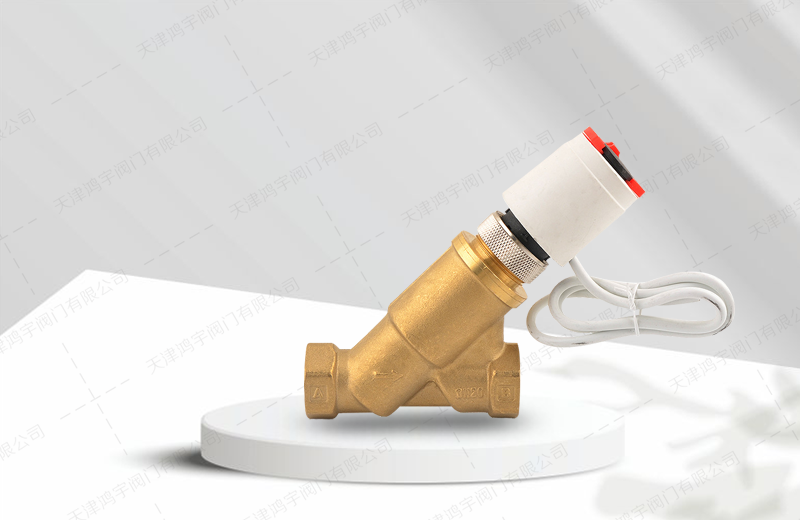

动态平衡电动二通阀DN20/DN25

---

名称：动态平衡电动二通阀

规格型号：DN20、DN25

适用介质：水等

适用温度：0-80℃

---

一、核心工作原理

1. 双重功能集成：
   • 电动执行器：接收控制信号（0-10V/4-20mA / 浮点），驱动阀芯开关或调节开度
   • 动态平衡阀芯：自力式调节，在20-300kPa工作压差范围内自动补偿压力变化，确保流量稳定
2. 控制逻辑：室温变化→温控器发信号→执行器动作→阀门开 / 关 / 调节→平衡阀芯自动稳流→末端设备（如风机盘管）供水量稳定→室温恒定

---

二、产品核心特点

1. 水力平衡与抗干扰能力

• 流量稳定性：在工作压差范围内，流量误差≤5%，不受系统压力波动影响
• 消除水力失调：解决多末端系统中支路间流量干扰问题，实现各末端按需分配流量
• 防振降噪：减少因压差突变引发的水锤异响，运行更安静

2. 节能与控制优势

• **控温：稳定流量确保末端设备换热效率，室温波动小（±0.5℃）
• 减少无效能耗：无需旁通流量，系统变流量运行更高效，节能可达15-30%
• 防结露保护：避免风机盘管表面温差过大导致的吊顶受潮霉变
• 多种控制模式：支持开关控制、比例调节，可选 0-10V/4-20mA 反馈信号

3. 安装与维护便捷性

• 一体化设计：替代传统 “电动二通阀 + 平衡阀” 组合，减少安装空间与成本
• 免调试特性：工厂预设流量，现场无需复杂水力平衡调试，缩短工期
• 结构可靠：
  • 执行器：铸铝支架 + 塑料外壳，体积小重量轻；永磁同步电机 + 磁滞离合机构，具过转矩保护
  • 阀体：黄铜 / 球墨铸铁材质，PN16/PN25 压力等级，适配冷热水 / 乙二醇溶液
  • 驱动方式：石蜡推进器（无噪音）或电机驱动，带弹簧复位（断电关阀）
• 互换性强：直行程执行器，可与不同品牌阀体互换

4. 安全保护功能

• 断电保护：弹簧复位功能，断电后自动关闭，防止冻裂或过热
• 手动操作：配备手动开阀杠杆，方便调试与应急操作
• 过载保护：磁滞离合机构或过载保护电路，防止电机烧毁

---

三、关键技术参数（典型值）

---

四、主要应用领域

1. 暖通空调系统（核心应用）

• 风机盘管末端：商业建筑、写字楼、酒店客房的温度控制，解决多楼层 / 多房间流量不平衡问题
• 空气处理机组（AHU）：商场、医院、机场等大型公共建筑的新风 / 回风系统控制
• 新风机组：确保新风量稳定，提升室内空气质量
• 变流量水系统：二次泵系统、分区控制空调系统，优化系统水力工况

2. 区域供热与制冷系统

• 换热站用户支路：居民小区、商业综合体的分户 / 分区域温度控制
• 地板辐射采暖 / 制冷：确保各环路流量均匀，提升舒适感
• 散热器系统：替代传统手动平衡阀，实现自动温控与流量平衡

3. 工业与特殊应用

• 工业冷水机组：设备冷却回路的流量控制，保证换热效率稳定
• 数据中心冷却系统：服务器机柜精密空调的流量调节，确保散热均匀
• 医疗净化系统：手术室、ICU 等洁净区域的恒温恒湿控制
• 食品加工车间：工艺温度控制，保证产品质量

---

五、与传统电动二通阀的对比优势

---

总结
